ADJUSTABLE BALL FITTING
ข้อต่อปรับทิศทางการฉีด
ข้อต่อปรับทิศทางการฉีด Adjustable Fitting ใช้สำหรับการปรับทิศทางการฉีด โดยปกติหัวฉีดน้ำSpray Nozzleที่ถูกติดตั้งไปแล้วจะมีการการออกแบบกำหนดตำแหน่ง การฉีดสเปรย์ไว้แล้ว แต่ในกรณีบางงานจำเป็นที่จะต้องปรับทิศทางการฉีดน้ำของSpray Nozzle เพื่อฉีดน้ำล้างชิ้นงานที่มีขนาดเล็กลง ใหญ่ขึ้น หรือ เปลี่ยนรูปทรง จะทำให้ไม่สูญเสียการฉีดน้ำไปยังส่วนที่ไม่มีชิ้นงาน และยังช่วยให้สามารถฉีดน้ำล้างด้านข้างชิ้นงานได้ดียิ่งขึ้น เพิ่มความหลากหลายให้กับเครื่องล้างในการล้างชิ้นงานได้ยืดหยุ่นขึ้น องศาการปรับจะสามารถปรับเอียงจากจุดศูนย์กลางไป 25องศาในแต่ละฝั่ง รวมแล้วสามารถปรับทิศทางองศาได้รวม 50องศา

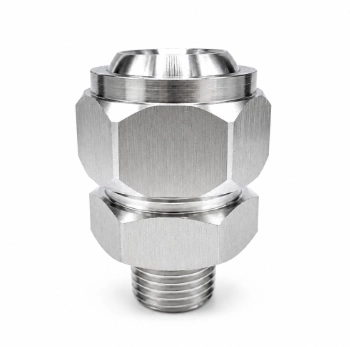

Adjustable Ball Fitting (Swivel joint fitting)
ประกอบด้วยชิ้นส่วน 3ชิ้นส่วน
- Body เกลียวทางเข้า เกลียวนอกเพื่อต่อกับข้อต่อของท่อน้ำ
- Ball Adjust บอลปรับทิศทาง เป็นตัวปรับหมุนทิศทาง
- Cap ฝาขันคลาย-ขันแน่น คลายเพื่อปรับทิศทางของหัวบอล แล้วขันเข้าเพื่อล็อคให้แน่น

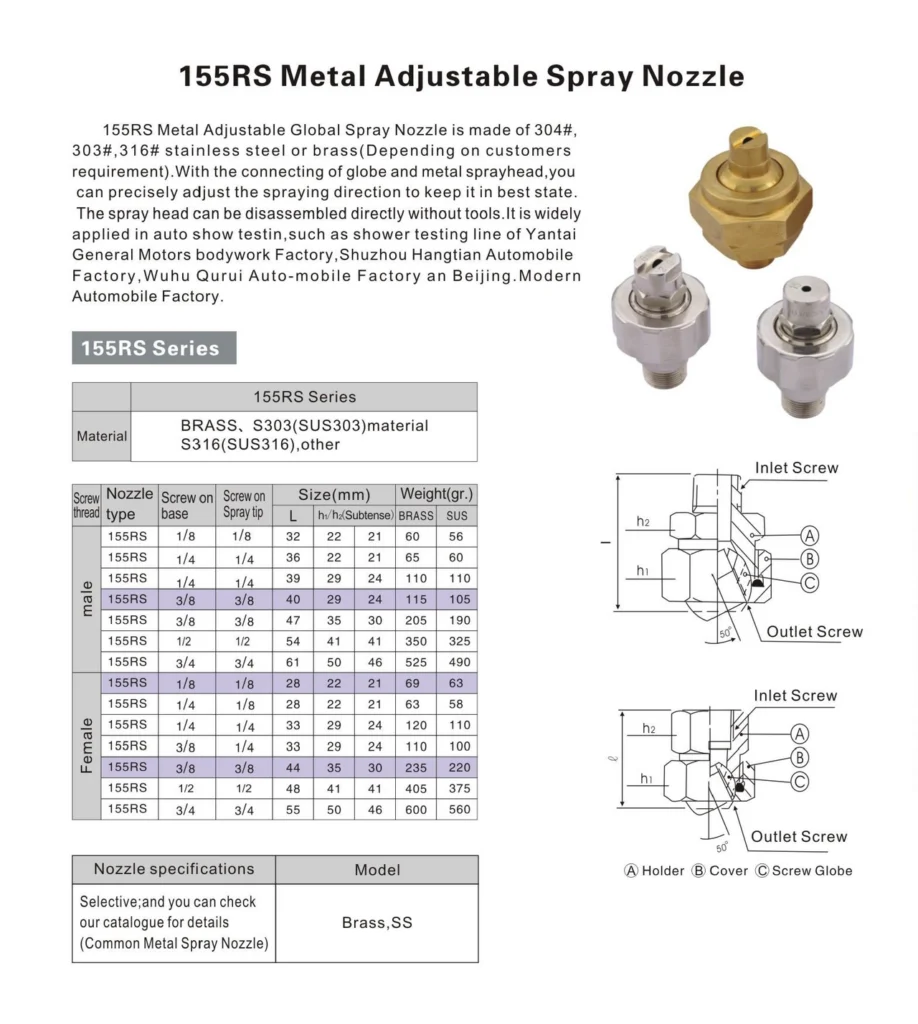

SPECIFICATION of ADJUSTABLE FITTING
ข้อต่อปรับทิศทาง
การเลือกรุ่นของAdjustable Fitting
| 155RS | – | 1/4 | – | 1/4 | – | SS |
| model | inlet thread size | outlet thread size | material |
MATERIAL of Adjustable Fitting
- BRASS
- SS : STAINLESS
- SS316 : STAINLESS316
มีขนาดตั้งแต่ 1/8″ จนถึง 3/4″
วัสดุ ทองเหลือง, สแตนเลส, สแตนเลส316, พลาสติกPP
